Koordinaten / Koordinatensystem und -eingabe
Koordinaten sind eine geordnete Menge von Werten, die absolut oder relativ, exakt die Lage eines Objekts in einem Koordinatensystem angeben. Unter einem Koordinatensystem versteht man ein Orientierungssystem, das der Festlegung von Punkten im Raum oder in der Ebene dient.
Damit grafische Daten in Form von alphanumerischen Werten gespeichert werden können, müssen alle Objekte in einer CAD-Zeichnung bzw. Grafik sowohl in ihrer Größe als auch in ihrer Position eindeutig auf der Zeichenfläche festgelegt werden. Dazu verwenden CAD-Systeme meistens kartesische bzw. polare Koordinatenwerte:
Neben der Möglichkeit,
CAD- bzw. Grafik-Elemente über die Maus oder den Digitizer einzugeben,
können meistens die elementrelevanten Punkte (Linienanfang und -ende,
Kreismittelpunkt und ein Punkt auf der Kreislinie, ....) auch exakt über
die Tastatur eingegeben werden.
Wenn Werte über die Tastatur eingeben werden sollen, dann beziehen sie
sich entweder auf den absoluten Nullpunkt oder auf einen relativen
Bezugspunkt, der in der Regel dem zuletzt eingegebenen Punkt entspricht
und nicht unbedingt mit der augenblicklichen Fadenkreuzposition übereinstimmt.
Außerdem kann in der Regel ausgewählt werden, ob die neuen Koordinate
über ein kartesisches oder polares Achsensystem eingegeben
werden sollen. Im kartesischen Koordinatensystem sind ein Zahlenwert für
die X- und ein Wert für die Y-Richtung einzugeben; die Polareingabe benötigt
eine Distanzangabe und einen Winkel. Damit stehen also Eingabevarianten
zur Verfügung:
|
|
|
||

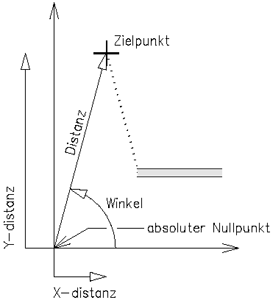

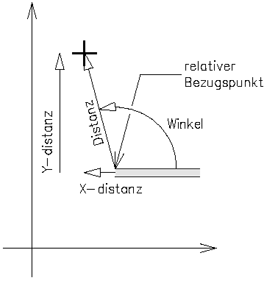

| absolut kartesisch / absolut polar | relativ kartesisch / relativ polar |

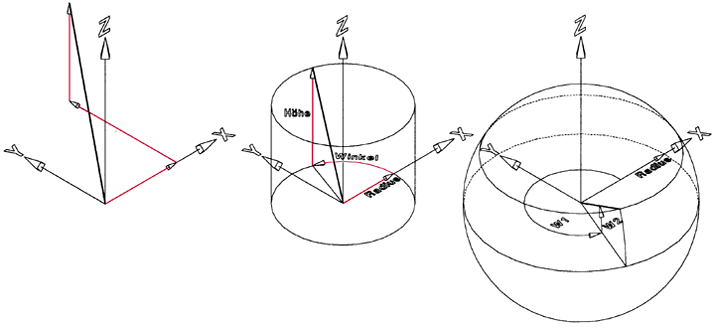

... und ähnlich verhält es sich auch mit der Eingabe von dreidimensionalen Koordinaten:
|
In dem CAD-Programm SPIRIT wird die gewünschte Eingabeart über die Einfügetaste [Einfg] ausgewählt. Die Koordinateneingabe selber startet man mit der Leertaste.
AutoCAD-Anwender geben absolute Koordinaten ohne jegliche Kennung an; relative Eingaben werden mit einem vorgestellten Klammeraffen (@) vorgenommen: @5,3. Eine polare Eingabe sieht in AutoCAD beispielsweise so aus: @1<45 - dieses bedeutet: der nächste Punkt liegt 1 Einheit im Winkel von 45° vom zuvor eingegebenen Punkt entfernt.
